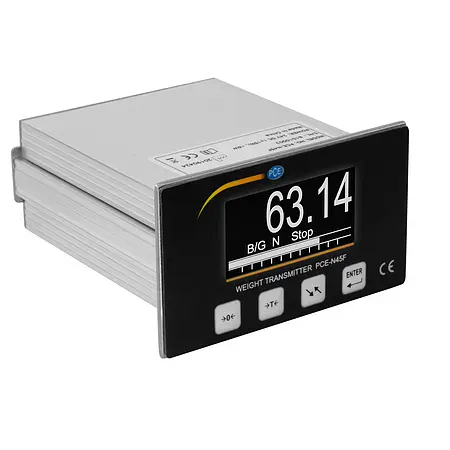

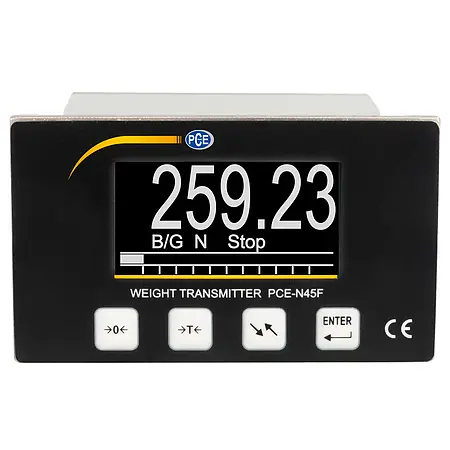

Az erőkijelző berendezés egyedi mérlegelési megoldások megvalósítására szolgál. Erőmérő cellák, erőérzékelők, mérőállványok és egyéb nyúlásmérőket használó érzékelők csatlakoztathatók az erőjelzőhöz. Ezáltal az erőkijelző sokoldalú mérőeszközzé válik tömeg, erő, nyomaték stb. mérésére. A mérlegjelzőnek van egy mérőbemenete, amelyre az érzékelők 4 vagy 6 vezetékes technológiával csatlakoztathatók. Az erőkijelző készülék pontos kalibrálása / beállítása a menün keresztül végezhető el.

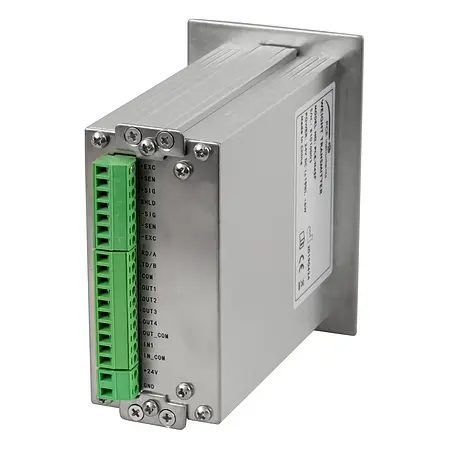

A PCE-N45F Kraft megjelenítőeszköz számos hátsó csatlakozással rendelkezik. A 4 zárórelé és a potenciálmentes digitális bemenet az erőkijelző eszközhöz csatlakozik. A kimenetek különféle folyamatok indítására használhatók. A digitális bemenet az erőjelző tárázására vagy a kijelző 0-ra állítására szolgál. Ezen funkciókon kívül a Kraft kijelző eszköz interfészen keresztül is kiolvasható.
Tulajdonságok:
- OLED kijelző
- Kijelző DMS-hez
- mV/V bemenet
- Relé kimenet
- Potenciálmentes digitális bemenet
Technikai adatok:
| | |
| Jel bemeneti tartomány | 0 ... 10 mV |
| Érzékenység mV/V-ban 5V-on | 2mV/V |
| Minimális érzékenység | 0,9 µV/D |
| | |
| Jel bemeneti tartomány | 0 ... 15 mV |
| Érzékenység mV/V-ban 5V-on | 3mV/V |
| Minimális érzékenység | 0,9 µV/D |
| | |
| A mérőcella tápfeszültsége | 5 v |
| Mérőcellák száma | 1 ... 6x 350 Ohm mérőcella |
| Kijelző | OLED 128x64 pixel |
| Egységek | g, kg, t, kN, N, Nm |
| Mérési sebesség | 200 Hz |
| Elektromos kapcsolatok | csavaros csatlakozások |
| | 1 ... 1,5 mm² |
| Tápegység | 24VDC |
| Energiafelhasználás | < 6 w |
| Védettségi fok | Előlap: IP65 |

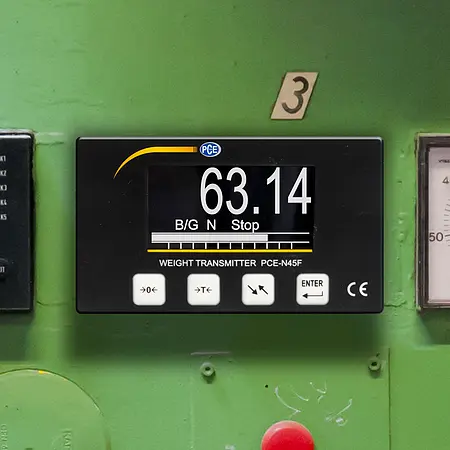

| Szerelés | panel kivágás |
| Panel kivágás mérete | 92x44 mm |
| Méretek | 110x62x119 mm |
| Súly | kb 440 g |
| Üzemeltetési feltételek | -10 ... 40 °C / max 95 % relatív páratartalom
|
Szállítási tartalom:
1 x PCE - N45F erőmérő
1 x Tömítőszalag
1 x Használati útmutató
